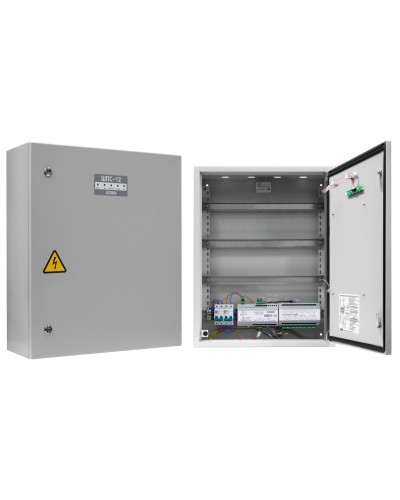

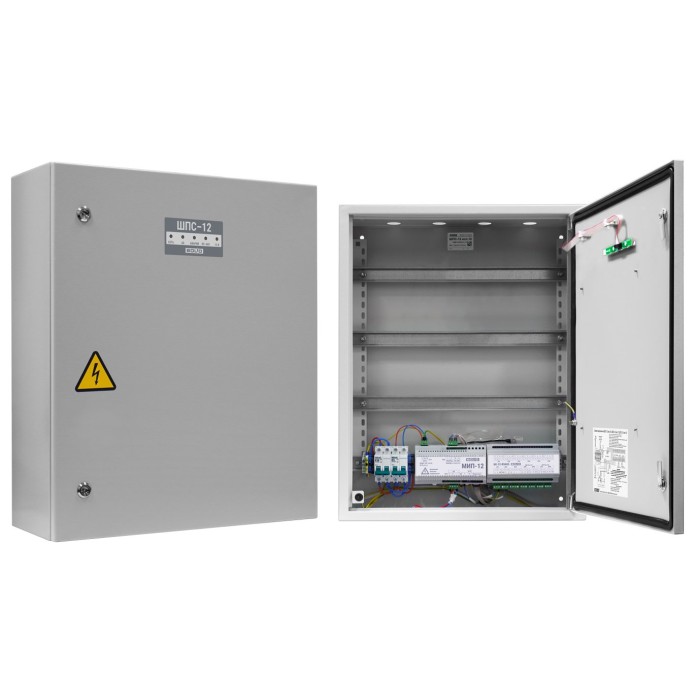

Описание ШПС-12 исп.12. Шкаф пожарной сигнализации. Болид

Шкаф для монтажа средств пожарной автоматики с креплением на DIN-рейку; 2 ввода питания; U-вх.150…253 В, U-вых.13.6±6 В, I-ном.3 А, I-макс.3.5 А, под два АКБ 12 В 17 А·ч; встроенный блок коммутации БК-12-RS485 (две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП расположенным за пределами ШПС, одна линия RS-485 для подключения компонентов ППКП внутри ШПС; 7 выходов для подключения к приборам внутреннего интерфейса RS-485; 7 выходных каналов 12 В с индивидуальной защитой); IP54, t-раб.-10…+40°С, 650х500х220 мм. Возможность установки монтажного комплекта МК-1.

Назначение изделия

Шкаф пожарной сигнализации предназначен для размещения в нём приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 12 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.

Видеоматериалы

Напряжение питания, B:	Выходной ток, А:
- от сети переменного тока: 150…253	- номинальный ток нагрузки: 3
Выходное напряжение, В:	Диагностические выходы: тип "СК": "АВАРИЯ"; 2 х RS-485
- при питании от сети: 13…14.2	Степень защиты: IP54
- при питании от аккумуляторной батареи: 9.5…13.5	Диапазон рабочих температур, °С: -10…+40
Габаритные размеры. мм: 650х500х220
